Süreç ağrısı noktalarından akıllı kaynağa kadar: Titanyum alaşım bağlantı teknolojisinin hassas devrimi



Titanyum alaşım kaynağı

Titanyum alaşımı, bu çok yönlü "süper malzeme", uçak motoru bıçakları ve yapay eklemler gibi kilit alanlarda son derece önemli bir rol oynar. Bununla birlikte, geleneksel katkı üretiminde, paralel çizgilerle kaplı bir çerez gibi her zaman "uzun" sütunlu kristallere sahiptir, bu da stresli olduğunda "çizgilerde" kırılması kolay, performansı büyük ölçüde azaltır.

Son zamanlarda, Harbin Teknoloji Enstitüsü ve Politecnico Di Milano, Titanyum alaşım katkı üretimine "sihirli bir operasyon" getiren Uluslararası Dergi The Uluslararası Dergi Dergisi'nde bir çalışma yayınladı-Ti-6Al-4V alaşımının tahıllarını değiştirmek için, "uzun şeritlerden" daha güçlü değil, aynı zamanda bir araya getirilecek!



A. Titanyum alaşım kaynak işleminin temel teknik zorlukları

Titanyum alaşımları oda sıcaklığında mükemmel kimyasal stabilite ve mekanik özellikler sergiler. Bununla birlikte, kaynak sıcaklığı 800 derecelik kritik noktayı aştığında, fizikokimyasal özellikleri önemli değişikliklere maruz kalacak ve üç temel süreç zorluğuna yol açacaktır:



1. yüksek sıcaklık oksidasyonuna bağlı malzeme performansı bozulması

Yüksek sıcaklıkta kaynak ortamında, titanyum ve oksijen arasındaki reaksiyon hızı üstel büyüme gösterir, yoğun ve kırılgan titanyum dioksit (TIO₂) oksit tabakaları üretir. Bu oksit tabakasının malzeme performansı üzerindeki etkisi çift zarar verir: bir yandan, sertliği baz malzemenin 3-5 katına ulaşabilir ve mikroskopik stres konsantrasyon noktaları oluşturabilir; Öte yandan, deneysel veriler, kaynak bölgesindeki oksijen içeriği%0.15'i aştığında, malzemenin darbe tokluğunun%50'den fazla azaldığını ve yapısal güvenilirliği önemli ölçüde azalttığını göstermektedir.

2. Hidrojen penetrasyonu ile indüklenen kırılgan kucaklama etkisi

Kaynak sırasında çevresel nem (RH>%40) veya tel yüzey kontaminasyonu (yağlar/oksitler) aktif hidrojen atomları üretmek için ayrışabilir. Bu atomlar, iğne benzeri titanyum hidrit (TIH₂) bileşikleri oluşturduktan sonra titanyum kafesine yayılır ve "hidrojen sarsıntısı" fenomenine neden olur. Bu kucaklama sürecinin sıcaklığa duyarlı olduğunu belirtmek gerekir; -20 derecesinin altındaki ortamlarda, kırılma tokluğu KIC değeri%30-%40 azalabilir ve kırılma belirgin plastik deformasyon olmadan kırılgan özellikler sergiler.

3. Termal stres konsantrasyonu nedeniyle çatlak başlatma

Titanyum alaşımlarının termal genleşme katsayısı (8.6 × 10⁻⁶/ derece) çeliğin sadece üçte biridir, ancak kaynak sırasında anlık ısı girişi 5000-10000 w/ cm'ye ulaşabilir. Termodinamik parametrelerdeki bu şiddetli uyuşmazlık, soğutma sırasında kaynak bölgesinde 300-500 MPa'ya kadar kalan gerilmelere neden olur. Kaynak hızı 0,8 m /dak veya soğutma hızı gradyanı> 50 derece /s'yi aştığında, stres konsantrasyon katsayısı KT, kritik değeri aşarak termal çatlakların başlatılmasını ve yayılmasını indükleyecektir.

B. Titanyum alaşım kaynak zorluklarını çözmek için dört temel sürecin ayrıntılı açıklaması

Tungsten inert gaz kaynağı (TIG kaynağı) - hassas kaynak için altın standart

3 mm'nin altındaki ince duvarlı bileşenler için tercih edilen işlem (tıbbi implantlar, havacılık hassas parçaları gibi) olarak, TIG kaynağı stabil ark özellikleri ve hassas ısı giriş kontrolü sayesinde titanyum alaşım oksidasyonunu etkili bir şekilde bastırır. Çekirdeği yatıyorÜç seviyeli bir koruma sisteminin kurulması:

Ana Koruma Katmanı:Sürekli gaz perdesi oluşturmak için tungsten elektrot nozulunun argon gaz akış hızı 15-25L/dk'da tutulmalıdır

Destek Koruma Katmanı:Geri oksidasyonu önlemek için kaynağın arkasındaki 5-10l/dk argon akış hızı

Isı Bölgesi Uzatma Koruması:Soğutma aşamasında inert gaz korumasını sağlamak için 400 derece sıcaklıkta olan alanları kapsamak için bir sürükleme kalkanı kullanın

Vakum Elektron Işın Kaynağı - Yüksek entegre derzler için nihai çözüm

Ultra yüksek vakum ortamı altında (vakum derecesi 1 × 10⁻³pa'ya eşit veya eşit), titanyum alaşımını 20-150kV voltaj ile hızlandırılan bir elektron ışını ile bombalayarak:

Sıfır kirlilik erimesi:Oksijensiz ortam oksidasyonu tamamen önler, kaynak saflığı% 99.99'a ulaşır

Ultra derin penetrasyon kaynak kapasitesi: 10-100mm kalınlığında plakalar için uygun 10: 1'e kadar derinlik / genişlik oranı (örn. Havacılık ve uzay yakıt tankları)

Extremely Narrow Heat Affected Zone: Width only 0.5-1mm, material mechanical property retention rate >95%

Lazer Kaynağı-Verimli Üretim için Devrimsel Araç

4-20kW'lık bir fiber lazerin benimsenen, aşağıdaki parametreleri optimize ederek verimli kaynak elde edilir:

Hız avantajı:Kaynak hızı 1-5m/dakikaya ulaşır, TIG kaynakından 3-5 kat daha hızlı

Dinamik Koruma Sistemi:Yan oksidasyonu önlemek için yan argon üfleme koruma kaputunun (akış hızı 20-30L/dk) eşlik ettiği

Akıllı parametre eşleştirme:Yanık veya eksik füzyondan kaçınmak için 10⁵-10⁶w/cm² aralığında kontrol edilen güç yoğunluğu

Difüzyon Bağlama - Farklı Malzemeler Birleştirme için Özel Bir Süreç

Titanyum alaşımları çelik/bakır ve diğer malzemelerle kaynak yapmak için basınç difüzyon süreci benimsenir:

İşlem Penceresi:Sıcaklık 800-950 derece, basınç 10-50 MPa, zaman 30-120 dk.

Arayüz Kontrolü:Nikel/molibden ara katman, Ti-Fe gibi kırılgan fazların oluşumunu bastırmak için kullanılır

Tipik uygulamalar:Tıbbi kemik tırnakları (Ti6al4v/316L paslanmaz çelik) eklem mukavemeti, ana malzemenin% 80'inden daha büyük veya eşittir



C. Parametre Ayarları: Bu "Numaralar" başarıyı veya başarısızlığı belirleyin

1. Akım: . 1 mm Titanyum plakası 50-80a kullanır, 3mm 120-150a kullanır. Çok büyük akım kaba tanelere yol açar ve çok küçük akım, yetersiz erime derinliğine neden olur.

2. Koruyucu Gaz:% 99.99 yüksek saflıkta argon gazı kullanılmalı ve akış hızı 20-30L/dakikada kontrol edilmelidir. Kaynaktan sonra, yüksek sıcaklık kaynağının "ikincil oksidasyonunu" önlemek için gaz kaynağı 5-10 saniye boyunca durdurulmalıdır.

3. Kaynak hızı: İnce duvarlı parçalar için 50-100mm/dakika ve kalın plakalar için 30-50mm/dakika önerilir. Çok hızlı hız kolayca gözeneklere neden olurken, çok yavaş hız ısıyı etkilenen bölgeyi genişletecektir.

D. Groove Tedavisi: V-şekilli oluk, açı 60-70 derece, künt kenarı 0.5-1mm kullanın, metalik parlaklık açığa çıkana kadar paslanmaz çelik tel fırça ile temiz ve ellerle temas etmeyin (parmak izlerindeki gres kaynak kontaminasyonuna neden olur).

4.

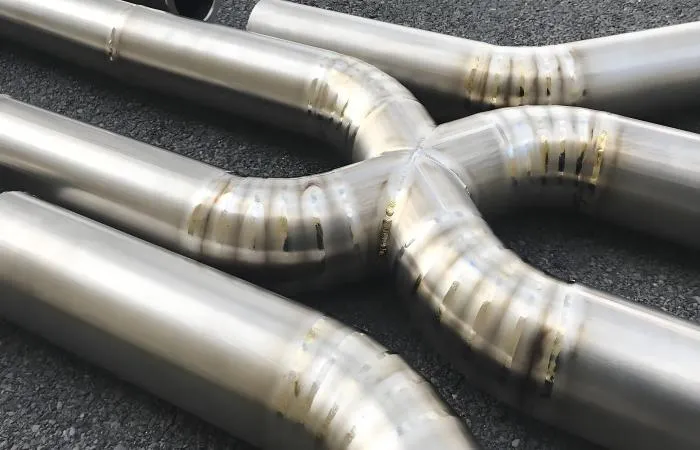

"Nitelikli" den "Mükemmel" e: Titanyum Alaşım Kaynağı Kalitesi Sınıflandırma Standartları ve Akıllı Evrim

1. Sily Beyaz: Mükemmel! Tam korunan, oksidasyon yok, havacılık gibi üst düzey sahnelerde kullanılabilir.

2. Açık Sarı: Hafif oksitlenmiş, performans temel olarak genel endüstriyel ekipman için uygun standartları karşılar.

3. Koyu Sarı/Altın Mor: Orta oksidasyon, Embrittlonding riski vardır ve mekanik özellikler testi gereklidir.

4. Mavi/gri: Şiddetli oksidasyon, kaynak kırılgan hale geldi ve yeniden işlenmelidir.

Akıllı kaynak ekipmanlarının popülerleştirilmesiyle, titanyum alaşım kaynağı "gazilerin deneyimine güvenmekten" "parametrik hassas kontrol" e kaymaktadır. Vakum kaynak robotlarından gerçek zamanlı oksidasyon izleme sistemlerine kadar, teknolojik ilerlemeler eski "zor sorunları" kontrol edilebilir hale getirmiştir. Gelecekte, yeni enerji araçlarında, hidrojen enerji ekipmanlarına ve diğer alanlarda titanyum alaşımlarının yaygın olarak uygulanmasıyla, kaynak teknolojisi daha büyük atılımlar başlatacak - bu "uzay metali" nin gerçekten daha fazla endüstriyel senaryo girmesine izin verecek.
